래그 (Lag) 설정

래그란 두 개의 공정이 서로 링크되었을 경우, 두 링크 사이의 간격을 뜻하며, 두 공정 사이에 이 간격보다 더 가까워질 수 없음을 의미합니다.

링크는 두 공정 사이의 연관관계를 나타내고, 이 때에 두 공정간의 래그는 선행 공정과 후행 공정 사이에는 일정한 간격 이상이 벌어지면 안 되게 하는 제한자 역할을 합니다.

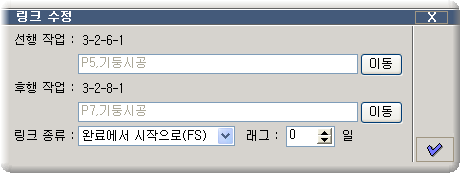

두 공정간의 링크를 맺게 되면 래그는 기본적으로 0일이 됩니다. 만일 사용자가 이 래그를 변경하고자 한다면 해당하는 링크를 클릭한 뒤에 래그를 변경하면 됩니다.

일반적으로 래그의 값은 날짜간격을 의미합니다. 래그는 마이너스 값을 갖을 수도 있습니다.

적용 예

다음은 래그가 2일인 경우의 예입니다. 래그는 링크와 밀접한 관계가 있으므로, 4가지의 공정간 링크관계에 관한 예를 들었습니다.

- 완료에서 시작으로 (FS : Finish To Start)

a. 간격이 멀어지는 경우 : 선행공정 완료 이틀 후, 혹은 그 이후에 후행공정이 시작된다는 의미이므로, 가능합니다.

b. 간격이 가까워지는 경우 : 선행공정 완료 이틀 후 후행공정이 시작된다는 조건에 위배되므로, 링크된 공정간의 거리가 더 가까워질 수 없습니다.

- 완료에서 완료로 (FF : Finish To Finish)

a. 간격이 멀어지는 경우 : 선행공정 완료 이틀 후, 혹은 그 이후에 후행공정이 완료된다는 의미이므로, 가능합니다.

b. 간격이 가까워지는 경우 : 선행공정 완료 이틀 후 후행공정이 완료된다는 조건에 위배되므로, 링크된 공정간의 거리가 더 가까워질 수 없습니다.

- 시작에서 완료로 (SF : Start To Finish)

a. 간격이 멀어지는 경우 : 선행공정 시작 이틀 후, 혹은 그 이후에 후행공정이 완료된다는 의미이므로, 가능합니다.

b. 간격이 가까워지는 경우 : 선행공정 시작 이틀 후 후행공정이 완료된다는 조건에 위배되므로, 링크된 공정간의 거리가 더 가까워질 수 없습니다.

- 시작에서 시작으로 (SS : Start To Start)

a. 간격이 멀어지는 경우 : 선행공정 시작 이틀 후, 혹은 그 이후에 후행공정이 시작된다는 의미이므로, 가능합니다.

b. 간격이 가까워지는 경우 : 선행공정 시작 이틀 후 후행공정이 시작된다는 조건에 위배되므로, 링크된 공정간의 거리가 더 가까워질 수 없습니다.
