간트, 바 옵션 - 공정 표시

다음은 간트 및 바 차트 상단의 날짜 표시 영역에 대한 부분을 조정할 수 있는 옵션창입니다.

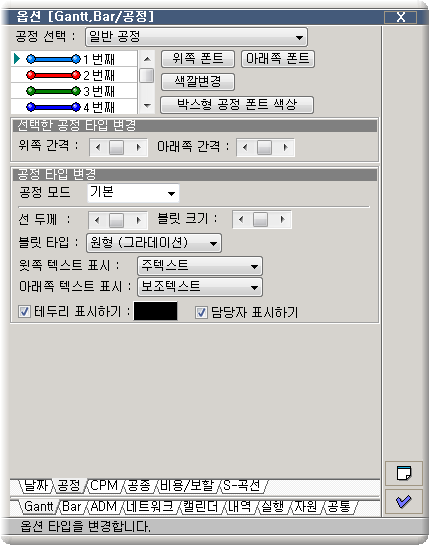

공정표 화면에서 옵션버튼 을 누르면 옵션창이 나타납니다.
간트 혹은 바 차트에서 옵션창 하단의 '공정 탭'을 클릭합니다.

공정 선택 : 공정의 종류를 선택합니다. 일반 공정, 요약 공정 및 마일스톤을 선택할 수 있습니다. 일반 공정 및 마일스톤을 선택하면 공정 선택 하단에 10가지의 공정 리스트가 나타나지만, 요약 공정의 경우 한 가지의 공정만이 보여집니다.

리스트의 공정을 선택하면 리스트 우측의 버튼이 활성화됩니다. 이 때, 폰트 및 색상을 변경할 수 있습니다.

위쪽 폰트 : 공정의 위쪽 텍스트의 폰트를 설정합니다.

아래쪽 폰트 : 공정의 아래쪽 텍스트의 폰트를 설정합니다.

색깔 변경 : 선택한 공정의 색깔을 변경합니다.

박스형 공정 폰트 색상 : 간트차트의 리모콘의 최하단에 '박스 형태'를 체크하는 경우 나타나는 박스 형태의 공정에서의 폰트 색상을 지정합니다.

	선택한 공정 타입 변경
	리스트의 공정이 선택되었다면, 이 부분이 활성화됩니다. 공정의 폰트 정보와 간격 등을 변경할 수 있습니다.

일반 공정 타입 변경

공정 종류와는 관계 없는 일반적인 공정의 속성을 변경합니다.

선 두께 조절 : 공정의 시작일, 종료일을 연결하는 연결선의 두께를 조절합니다.

블릿 크기 조절 : 공정의 시작일, 종료일을 나타내는 블릿의 크기를 조절합니다.

블릿 타입 : 공정의 종류에 따라서 다양한 블릿 타입을 선택할 수 있습니다. 공정 형태에 관한 자세한 내용은 블릿 타입을 참조하시기 바랍니다.

위쪽 텍스트 표시하기 : 공정의 위쪽 텍스트를 표시할 것인지를 선택합니다. 공정의 종류에 따라 다른 설정을 할 수 있습니다.

	① 주 텍스트 : 사용자가 입력한 주 텍스트를 그대로 보여줍니다.
	② 보조 텍스트 : 사용자가 입력한 주 텍스트를 그대로 보여줍니다.
	③ 날짜수 : 종료일과 시작일 사이의 날짜 수를 계산하여 표시합니다. 이러한 표현 방법은 CPM이나 일반적인 바 차트의 표현법과도 일치합니다. 이 때 예정공정표이면 예정 종료일과 예정 시작일의 차이를, 실시공정표이면 실시종료일과 실시 시작일의 차이를 표시합니다.
	④ 시작일 ~ 종료일 : 공정의 시작일 ~ 종료일을 표시합니다. 이 때 예정공정표이면 예정 시작일 ~ 종료일을, 실시공정표이면 실시 시작일 ~ 종료일을 표시합니다.
	⑤ 금액 : 사용된 금액을 표시합니다. 만일 비용이 없다면 표시되지 않습니다.
	⑥ 보할 : 사용된 금액의 보할을 표시합니다.
	⑦ 일별 보할 : 일별 보할을 표시합니다. 구간이 1일이 아니라면 구간의 합계로 표현합니다.

아래쪽 텍스트 표시하기 : 위쪽 텍스트와 동일합니다.

테두리 표시하기 : 공정의 테두리를 표시할 지를 선택합니다.

담당자 표시하기 : 공정의 우측에 담당자(StakeHolder)를 표시할 지를 선택합니다.
