공정 보기

공정 보기 창에서는 현재 마우스가 가리키는 공정 및 사용자가 선택한 공정들에 대한 정보를 볼 수 있습니다.
공정보기에서는 또한 사용자가 선택한 공정들의 리스트를 이용하여 화면상에서 공정 추적을 할 수 있습니다.

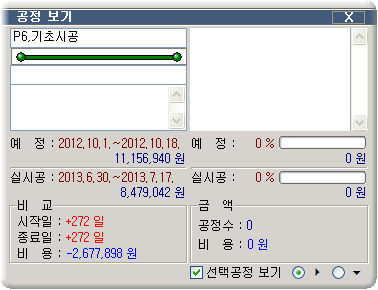

메인 화면에서 공정 보기 버튼을 누르면 다음과 같은 화면을 볼 수 있습니다.

공정보기

공정표시 : 현재 마우스가 가리키고 있는 공정의 위쪽 텍스트, 아래쪽 텍스트, 그리고 기타 사항 등을 보여줍니다.
혹은, 아래에 설명된 선택된 공정 리스트를 클릭할 경우에 그 공정에 대한 정보를 보여줍니다.

예 정 : 예정공정의 시작일, 종료일 및 비용을 나타냅니다. 실시공 : 실시공정의 시작일, 종료일 및 비용을 나타냅니다.

비 교 :
예정과 실시공 간의 데이터를 비교하여 보여줍니다.
비교 데이터는 시작일, 종료일 및 비용이며, 모든 데이터는

실시공 데이터 - 예정 데이터
의 값을 보여줍니다.
+ 이라면 비용이 더 지출되거나 날짜가 더 걸렸음을 의미하며 빨간색으로 표시되고,
- 이라면 비용이 덜 지출되거나 날짜가 덜 걸렸음을 의미하며 파란색으로 표시됩니다.
만일 실시공정의 비용이 예정공정보다 천원이 초과하여 들어갔다면 비용부분은 +1000 원 이 되며, 천원이 덜 지출되었다면 비용부분의 값은 -1000 원이 됩니다.

선택된 공정보기 : 이 체크박스가 선택되어 있다면 선택된 공정을 보여주게 됩니다. ▶ 혹은 ▼ : 선택된 공정 리스트를 우측 부분에 보여줄 것인지, 혹은 아래쪽 부분에 보여줄 것인지를 설정합니다.

선택된 공정 리스트 보기

위의 선택된 공정보기 체크박스를 체크했을 때 나타나는 공정 리스트입니다. 화면 구성은 다음과 같습니다.

선택된 공정 리스트는 공정표 화면에서 선택된 공정 데이터를 보여줍니다. 데이터 추적 : 선택된 공정 리스트에서 조회하고자 하는 공정을 더블클릭하면 공정표 화면 중앙 부근에 더블클릭된 공정을 찾아 보여줍니다. 이러한 기능은 여러 공정을 선택한 뒤에 다시 그 선택된 공정을 찾아가고자 할 경우에 사용됩니다.

예정 및 실시공 비용 : 선택된 공정 리스트의 예정 및 실시공 비용의 누적을 나타냅니다.
만일 모든 공정을 선택했다면, 여기에서 나타나는 비용은 누적비용과 일치하게 됩니다.

금액 : 이 부분은 선택된 공정 리스트의 갯수와 비용 추이를 나타냅니다. 이 부분 역시

실시공 비용의 합 - 예정 비용의 합
을 보여줍니다.
+ 이라면 비용이 더 지출되었음을 의미하며 빨간색으로 표시되고,
- 이라면 비용이 덜 지출되었음을 의미하며 파란색으로 표시됩니다.
만일 실시공정의 비용이 예정공정보다 천원이 초과하여 들어갔다면 비용부분은 +1000 원 이 되며, 천원이 덜 지출되었다면 비용부분의 값은 -1000 원이 됩니다.
