내역 차트 화면 구성

내역 차트는 공종에 투입된 비용을 재료비, 노무비, 장비비, 경비 및 외주비로 구분하여 투입 내역을 볼 수 있는 차트입니다. 각 비용은 간트차트의 자원부에서 입력된 내용으로, 재료비는 자재, 노무비는 인원, 장비비는 장비, 경비는 기타의 자원과 '비용'으로 할당된 공정의 합으로 구성됩니다. 또한, 외주비는 모든 외주 투입 비용입니다.

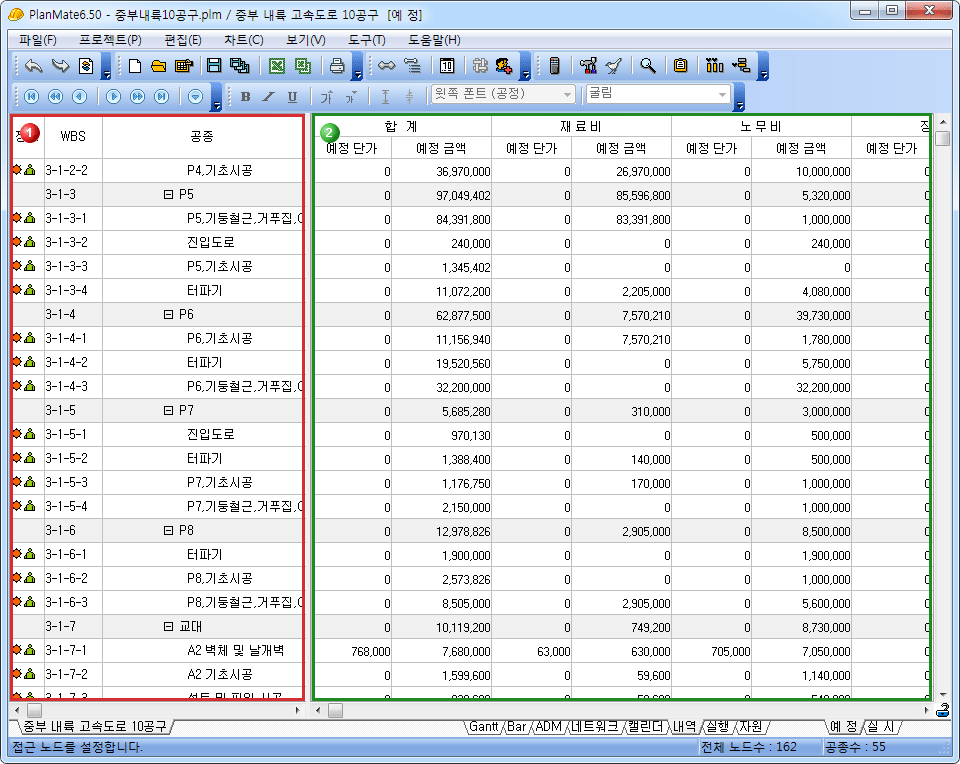

화면 설명

공종 구조 영역 : WBS 구조를 간트 차트 형식으로 보여줍니다.

내역 차트 영역 : 각 세부공정에 투입된 자원의 현황을 재료비, 노무비, 장비, 경비 및 외주비로 구분하여 확인할 수 있습니다.

비용

재료비 / 노무비 / 장비비는 각각 노드에 할당된 자재 / 인원 / 장비 의 비용을 뜻합니다.
외주비는 외주에 할당된 재료비, 장비비, 자재비를 합친 금액입니다.

내역서	WBS
재료비	자재(자원)
노무비	인원(자원)
장비비	장비(자원)
경비	기타(자원) + 공정에 할당된 비용
외주	외주 비용

'경비'는 자원 트리의 '기타자원'만을 의미하지 않습니다. 만일, 사용자가 하나의 공정에 자원을 배정하지 않고 전체비용이나 일별 비용을 입력하였다면, 이 부분은 '기타자원'이 할당된 것이 아닙니다. 즉, 공정에 자원으로 입력하지 않고, 비용으로 입력한 경우, 내역 차트에서는 '경비'로 처리하게 됩니다.

단가

단가는 공종구조(화면 좌측)의 '수량' 컬럼에 값이 입력된 경우에 자동 계산되는 계산값입니다.

4.0 이전의 수량은 사용자 정의 컬럼에서 임의로 지정한 수량입니다.
4.0 이후부터는 '수량'이 기본컬럼으로 변경되었습니다.
3.0 이전버전에서 작업한 파일의 경우 이'수량'컬럼과 기본으로 지원되는 '수량' 컬럼이 공존할수 있습니다.
이 경우 사용자 정의 '수량' 컬럼을 제거하시기 바랍니다.

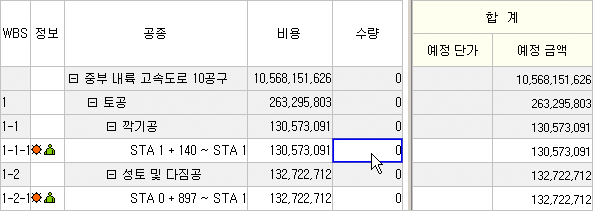

수량을 입력할 공정을 더블클릭하거나 엔터 키를 누르세요.

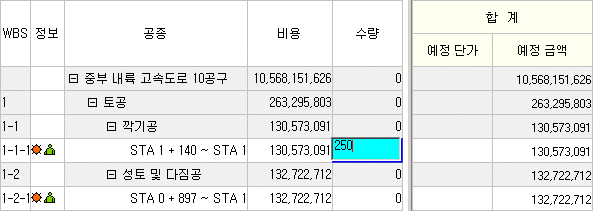

공정에 입력할 수량을 입력하세요.

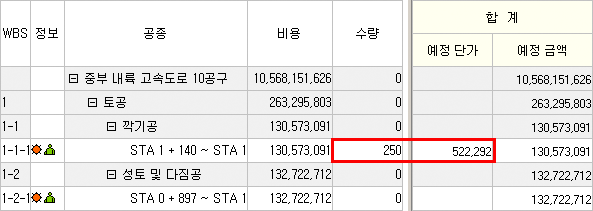

수량을 입력하면 내역서 안에 (예정/실시) 단가에 적용됩니다.

단가는 다음과 같은 방법으로 의해 계산됩니다.

재료비 단가 = 재료비 금액 ÷ 수량

노무비 단가 = 노무비 금액 ÷ 수량

장비비 단가 = 장비비 금액 ÷ 수량

기타 단가 = 기타 금액 ÷ 수량
