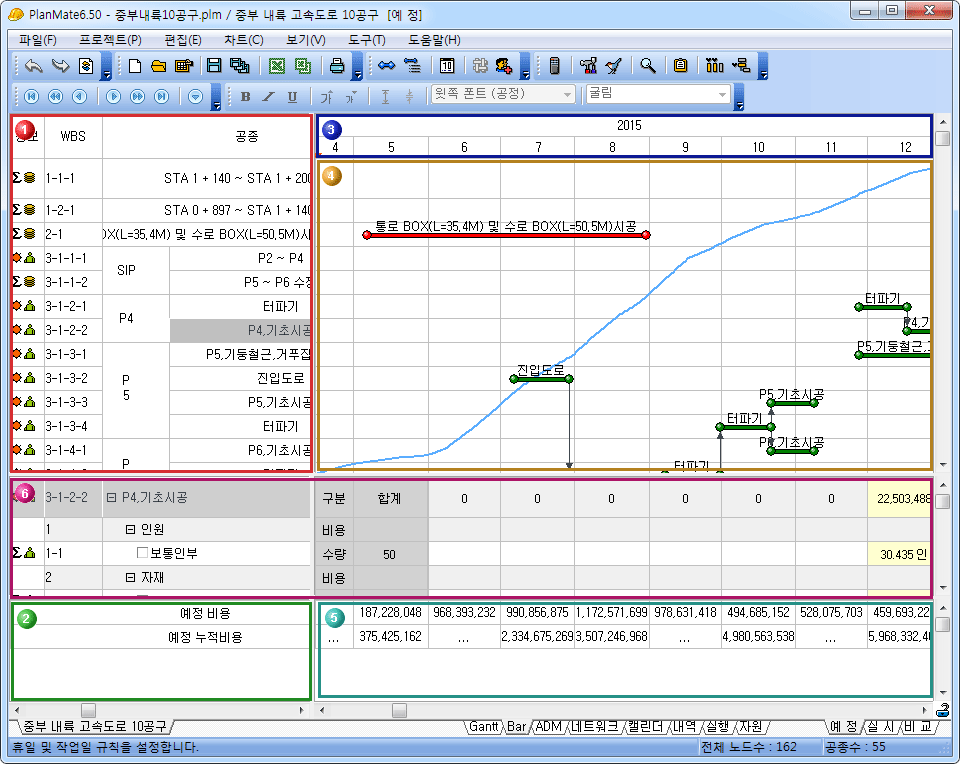

바 차트의 화면 구성

바 차트는 크게 화면 좌측의 바 공종 구조 영역과 화면 우측의 공정 영역으로 구분되어 있습니다.

공종 구조 영역 : WBS 구조를 바 차트 형식으로 보여줍니다. 이 부분의 형식은 간단히 사용자 컬럼 에서 원하는 양식을 추가하거나 빼는 것으로 변경이 가능합니다.
이 부분에서 나타낼 수 있는 자세한 형식은 리모콘 / 바 차트 부분을 참조하세요.

합계 영역 : 비용, 보할, 누적 보할 등의 합계를 보여주는 영역입니다.

날짜 영역 : 공정표의 날짜 영역을 보여줍니다. 이 부분의 형식은 옵션의 날짜 부분에서 세부 조정이 가능합니다. 또한 단축키를 이용한 날짜 간격 조절 또한 가능합니다.

공정 영역 : 공종에 할당된 공정(Activity, 혹은 Task)을 보여주는 영역입니다.

기간별 정보 : 날짜 구간에 해당되는 비용, 보할의 합 등을 보여주는 영역입니다.

자원 영역 : 선택된 공정의 비용과 자원 투입 상태를 보여줍니다. 공정의 일별 비용을 입력하거나, 공정에 자원을 투입해서 비용을 입력할 수 있습니다.
